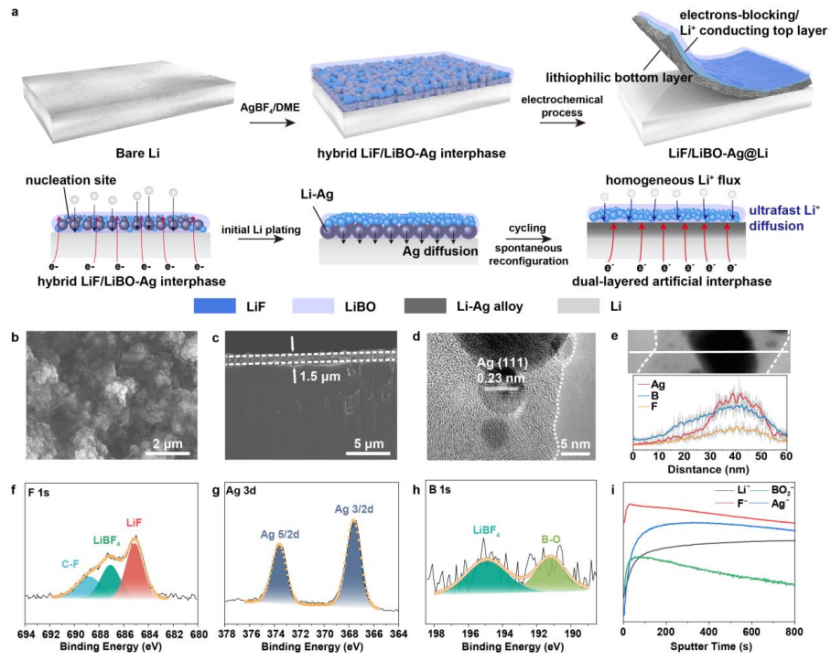

【图1】a)在锂箔上自发重组的LiF/LiBO-Ag界面相示意图。b)LiF/LiBO-Ag混合界面相的俯视图和c)截面图SEM图像。LiF/LiBO-Ag混合界面相的d)HRTEM图像和e)线扫描分析。混合LiF/LiBO-Ag界面相的f)F1s, g)Ag 3d, h)B1s XPS谱图。i)混合LLA@Li的ToF-SIMS深度剖面。

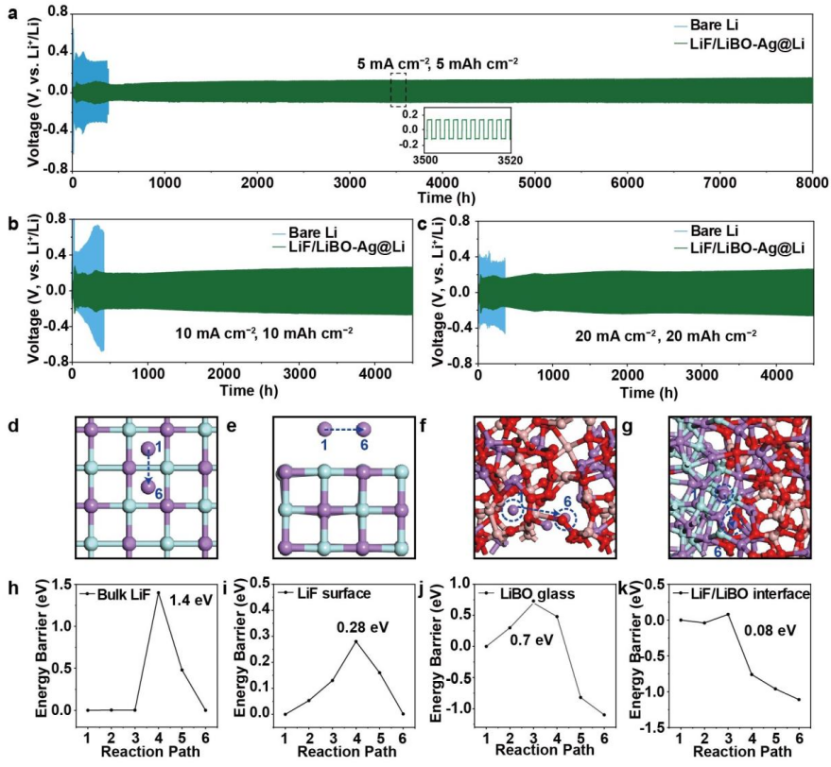

【图2】在a)5 mA cm⁻²,5 mAh cm⁻² b) 10 mA cm⁻²,10 mAh cm⁻² c)和20 mA cm⁻², 20 mAh cm⁻²下裸Li和LLA@Li对称电池的电压分布。d)LiF体相，e) LiF表面，f) LiBO体相，g) LiBO/LiF界面相的Li⁺迁移路线。h-k)Li⁺扩散路径对应的动力学能垒。

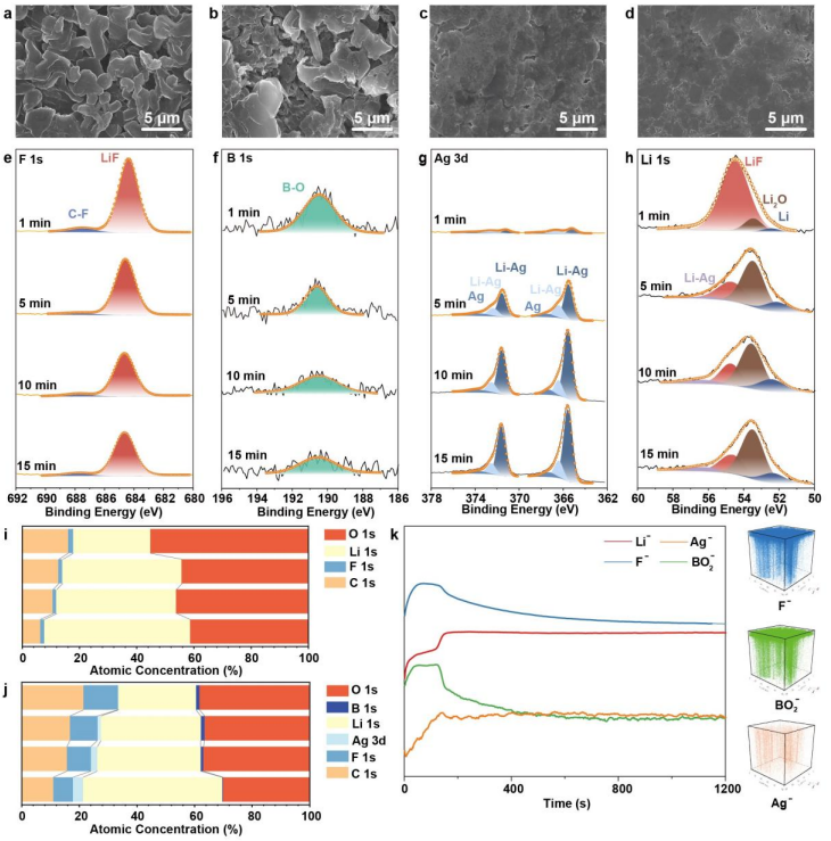

【图3】a, b)裸Li和c，d)LLA@Li在5 mA cm⁻²@5 mAh cm⁻²下第一次和第100次循环后的俯视图SEM图像，3次循环后电池中LLA@Li的e)F 1s, F)B 1s, g)Ag 3d, h) Li 1s的XPS深度剖面。i)裸 Li和j)LLA@Li负极原子浓度的XPS深度剖面。k)LLA@Li的ToF-SIMS深度剖面和3D分布。

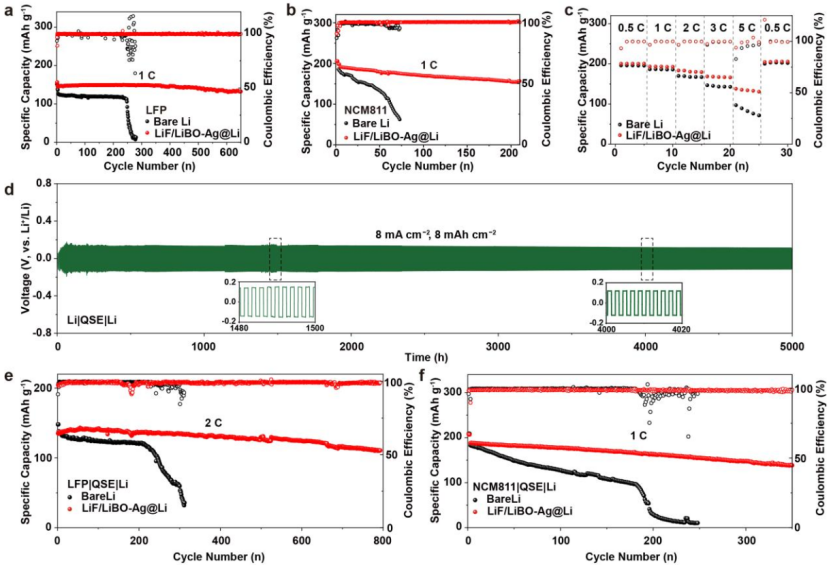

【图4】a)LFP||Li和b)NCM811||Li全电池在1C时的循环性能。c)NCM811||裸Li和NCM811||LLA@Li的倍率容量。d)LLA@Li的QSS对称电池在8 mA cm⁻²,8 mAh cm⁻²时的电压分布。e)LFP|QSE|Li和f)NCM811|QSE|LLA@Li全电池的循环性能。

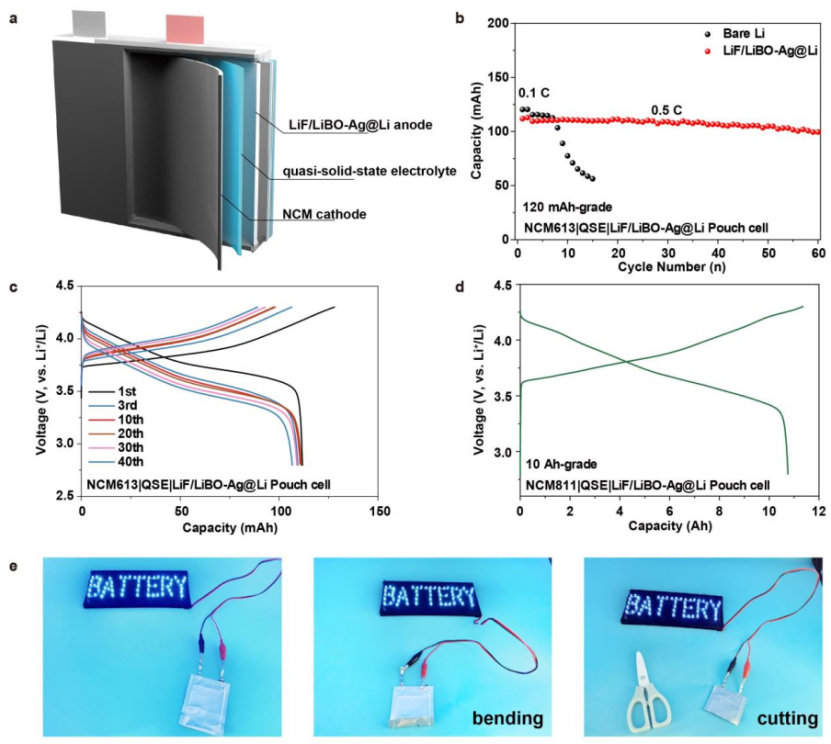

【图5】a)NCM|QSE|LLA@Li软包电池结构示意图。b)120 mAh级NCM613软包电池的循环性能。c)NCM613|QSE|LLA@Li软包电池充放电电压曲线。d)10 Ah级NCM811|QSE|LLA@Li软包电池充放电电压曲线。e)NCM613|QSE|LLA@Li软包电池的照片，在平、弯、切状态下点亮LED灯。

Jun-Chen Guo, Shuang-Jie Tan, Chao-Hui Zhang, Wen-Peng Wang, Yao Zhao, Fuyi Wang, Xu-Sheng Zhang, Rui Wen, Ying Zhang, Min Fan, Sen Xin, Juan Zhang*, Yu-Guo Guo*. A Self-Reconfigured, Dual-Layered Artificial Interphase Towards High-Current-Density Quasi-Solid-State Lithium Metal Batteries, Advanced Materials.

DOI:10.1002/adma.202300350

https://doi.org/10.1002/adma.202300350

（来源：深水科技咨询）
